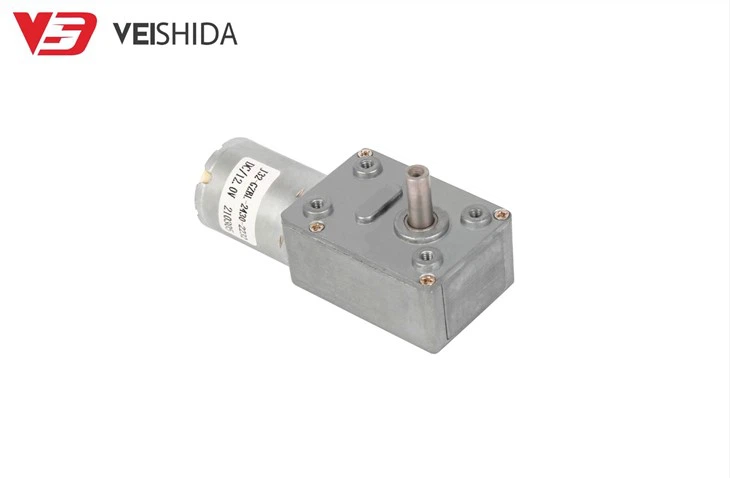

Motor de engranaje helicoidal de 370 CC

El motor de engranaje helicoidal 370 DC cuenta con una caja de engranajes de metal para mayor durabilidad y alto par de salida. Debido a la estructura mecánica especial del engranaje de tornillo sin fin de metal de la turbina, el eje de salida del motor se autobloquea y no puede girar. Esta parte utiliza una conexión de dos cables y admite control de dirección y control de velocidad PWM. Tensión nominal 12v, velocidad 160RPM, par 2,2 kg/cm. Potencia: 3W; Tamaño del motor: 76,8x32 MM; Longitud del eje: 16 MM; Diámetro del eje: 5 mm; Peso: más fijo, conductividad térmica superior, alta dureza, resistente al desgaste; ampliamente utilizado en equipos de producción automatizados, puertas y ventanas automáticas, cintas transportadoras de iluminación de escenarios, prototipos de impuestos, cabrestantes, badajos, casas inteligentes, equipos de oficina, parrillas de barbacoa automáticas, bastidores de secado automáticos, brazos robóticos, equipos médicos, cerraduras de estacionamiento, consolas de juegos, etc.

Aspectos destacados de la empresa



Descripción general

Garantía	3 meses - 1 año
Lugar de origen	Shenzhen, China
Nombre de la marca	Vshida
Número de modelo	VSD-G370
Uso	Equipos de oficina, equipos de producción automatizados, puertas y ventanas automáticas, cintas transportadoras de iluminación escénica, prototipos de impuestos, cabrestantes, casas inteligentes, asadores automáticos, brazos robóticos, equipos médicos, cerraduras de estacionamiento, consolas de juegos, etc.
Tipo	motorreductor
Peso	TBD (diferente relación diferente peso)
Componentes	diversificado
Construcción	Imán permanente
Conmutación	Sin escobillas/cepillo
Función de protección	Personalizado (impermeable, ignífugo, totalmente cerrado)
Eficiencia	86 por ciento
Cojinete	eje D
Velocidad nominal	1-3000 (rpm)
Voltaje nominal	12 (V)
Inicio actual	2.096 A
Par de arranque	1962 mN.m
Dimensiones	76,8x32MM
Términos de pago	30 por ciento TT como depósito, 70 por ciento TT saldo antes de la entrega
Certificado	IATF16949
personalizado	aceptado

Descripción del Producto

Fuertes capacidades de investigación y desarrollo, invirtiendo una gran cantidad de activos cada año para desarrollar nuevos motores para satisfacer sus necesidades personalizadas y pedidos OEM/ODM.

Parámetro del motor

VOLTAJE	SIN CARGA		A LA MÁXIMA EFICIENCIA				A PARTIR DE
NOMINAL V	VELOCIDAD rpm	ACTUAL A	VELOCIDAD rpm	ACTUAL A	ESFUERZO DE TORSIÓN mN.m	PRODUCCIÓN W	ESFUERZO DE TORSIÓN mN.m	ACTUAL A
24	50	0.09	19	0.313	437.936	0.891	1962	1.09
12	25	0.087	42	0.426	692.477	3.028	4100.58	2.096

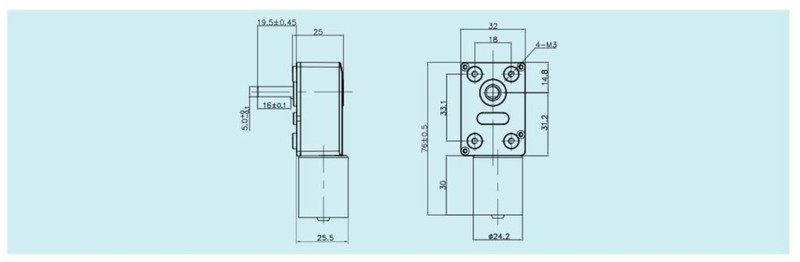

Esquema motor

Curva de rendimiento

La información de parámetros anterior es solo para referencia; El diseño se puede personalizar según las necesidades del cliente.

Artículo de personalización:Eje de salida, Cable conductor, Conector, Orificio de montaje, Velocidad

Si necesita hacer coincidir el controlador, el codificador, la caja de cambios, ¡contáctenos!

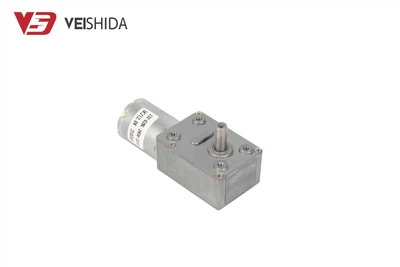

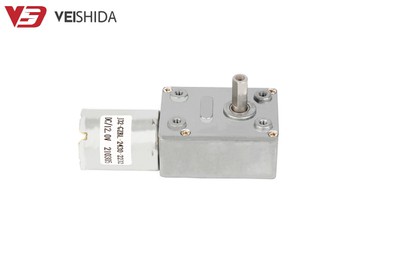

Detalles de producto

	100 por ciento actual fotos
Bobinado de alambre de cobre puro, núcleo de hierro de alta calidad, baja pérdida de energía, baja resistencia a la corriente, buena conductividad eléctrica, alta resistencia, bajo consumo de energía y baja generación de calor;		Al usar materias primas de alta calidad, es más conveniente completar varios procesos de soldadura, el cableado también es más conveniente, el rotor del motor está fijo y se mejora la disipación de calor.
	100 por ciento actual fotos
El eje D adopta el mecanizado CNC, lo que aumenta la fricción, la transmisión es más estable, la conexión y la fijación son más convenientes, la calidad está garantizada y el rodamiento se puede personalizar		Hecho de aluminio de alta calidad, tiene las características de resistencia a la corrosión, no se oxida fácilmente y tiene un rendimiento confiable.

Descripción del Producto

1. Tensión nominal 12V, velocidad 1-1000RPM, par 2,2 kg/cm. Potencia: 1-10W; Tamaño del motor: 76,8x32 MM; Longitud del eje: 16 MM; Diámetro del eje: 5 mm; Peso: alrededor de 150 g; Admite diseño personalizado, servicio OEM/ODM;

2.Usando tecnología de bobinado de precisión, resistencia a altas temperaturas, fuerte capacidad de carga, fuerte y duradero, protegiendo eficazmente el cuerpo del motor de la caja de engranajes helicoidales.

3. El motor de engranaje helicoidal 370 DC adopta una caja de engranajes de metal con salida de par alto, y el eje de salida es autoblocante y no puede girar. Usando una conexión de dos cables, admite control de dirección y control de velocidad PWM. vida útil extendida;

4. Eje de salida tipo D, dispuesto perpendicularmente al eje del motor, más fijo, conductividad térmica superior, alta dureza, resistente al desgaste; caja de cambios interna, material totalmente metálico, más resistente al desgaste, larga vida útil, sin óxido, atmósfera de alta gama; Codificador de cobertura;

5. El cable de cobre tiene superconductividad, lo que hace que la potencia de salida del motor sea uniforme. La pintura molecular de alta densidad de tres capas aísla eficazmente el polvo y no es fácil de dañar. Es 10 veces más larga que la vida útil del revestimiento ordinario;

Fortaleza de la empresa

Además de la autoproducción y las ventas, Shenzhen Vshida Micro Motor Co., Ltd. también coopera con varias empresas nacionales y extranjeras conocidas para distribuir cientos de productos. Se ha adherido al propósito de "calidad primero, cliente primero, servicio de calidad, cumplir con el contrato", con micromotores de alta calidad, buena reputación, servicio de alta calidad, clientes en todo el mundo. "Precio razonable", "productos de alta calidad", "entrega puntual" y "servicio de buena reputación" son los principios básicos. ¡Esperamos convertirnos en su amigo y socio leal para crear un futuro de beneficio mutuo y de beneficio mutuo!

Todos los motores se fabrican en estricta conformidad con los estándares y procesos de producción, y se someten a una serie de inspecciones de calidad e inspecciones de rendimiento antes de la entrega para garantizar que cumplan con los requisitos de alta calidad de los clientes.

Equipos de alta gama como bobinadora automática, estator automático para estator, estator automático para cubierta final, soldadora automática, etc. Asegúrese de cumplir con la prueba de ruido, prueba de impermeabilidad, prueba de vida, prueba de impacto, prueba de almacenamiento, niebla salina Prueba, etc., para proporcionar calidad a su motor.

Certificado de producto

Ha pasado la certificación del sistema de gestión de calidad ISO 9001: 2015 e IATF16949: 2016, así como varias certificaciones de patentes para satisfacer las necesidades de certificados de los clientes. Si necesita otros certificados, póngase en contacto con nosotros para obtenerlos.

Algunos de nuestros socios

Con nuestros continuos esfuerzos, nos hemos convertido en proveedores de muchas empresas internacionales de renombre. A lo largo de los años, nos hemos comprometido a proporcionar a los clientes motores de alta calidad. Esperamos convertirnos en su socio a largo plazo en China.

¿Por qué elegirnos?

Solicitud

La gama de aplicaciones de los micromotores es muy amplia, e incluye equipos de producción automática, puertas y ventanas automáticas, cintas transportadoras de iluminación de escenarios, prototipos de impuestos, cabrestantes, badajos, casas inteligentes, equipos de oficina, parrillas automáticas para barbacoa, bastidores de secado automático, brazos robóticos, dispositivos médicos equipos, candados de estacionamiento, videoconsolas, etc.; Los parámetros de rendimiento se pueden personalizar para diferentes áreas de aplicación. Póngase en contacto con nosotros para obtener muestras para las pruebas de rendimiento.

Embalaje de transporte

Envases de burbujas a prueba de golpes y aptos para cajas de cartón. Póngase en contacto con nosotros con antelación si necesita un embalaje específico.

Pago y Entrega

Precauciones del motor de engranaje helicoidal de 370 CC

- El motor de engranaje helicoidal con función de autobloqueo significa que cuando el motor está apagado, el eje de salida no se mueve, es decir, se autobloquea.
- El eje del motor está dispuesto verticalmente en la dirección del eje de salida de la caja de cambios, y el eje de salida es más corto que la dirección general del motorreductor, lo que es muy adecuado para algunas ocasiones que requieren dimensiones de instalación.
- No debe haber materia pegajosa u otra materia pegajosa durante el uso, y no debe fluir hacia el eje giratorio a través del cojinete para dificultar el funcionamiento del motor.
- La vida útil de la barra giratoria puede tener el efecto contrario, para prolongar la vida útil, verifique si carga los productos de acuerdo con las normas, no puede sobrecargar ni dañar los elementos suspendidos por el eje giratorio.
- Cargas excéntricas pesadas que crean radiación, perjudicial para la vida del motor.
- No almacene en condiciones de humedad alta o extrema durante más de cuatro semanas ni en gases de grabado, ya que reducirá la eficacia.
- No operar en temperatura y humedad ambiente.



Suministre codificadores, accionamientos, cajas de engranajes, etc. compatibles. Si necesita algo más, comuníquese con nosotros. Proporcionaremos muestras gratuitas, las mejores ofertas y asistencia en línea de 24-horas.
