Cómo construir un dron FPV: una guía completa desde la selección del motor hasta la configuración de la transmisión de video



Los drones de FPV (primera vista) se han convertido en una plataforma importante para las carreras de velocidad, el vuelo de estilo libre y el entrenamiento de pilotos debido a su alta maniobrabilidad, perspectiva inmersiva y libertad de bricolaje. La clave para construir un dron FPV de alto rendimiento radica en equilibrar y coincidir adecuadamente con los componentes centrales.



Estos son los componentes centrales que debe considerar al construir un dron FPV:

parte	Descripción funcional
Motor	Proporciona potencia de salida, determina la respuesta de vuelo, el empuje y la velocidad. Motores de rotor externo sin escobillas comúnmente utilizados, como 2306, 2207, etc.
Cuchillas de hélice	Afectar la elevación y la maniobrabilidad; Debe hacer coincidir el motor KV.
ESC (controlador de velocidad electrónica)	Controle la velocidad del motor y ajuste la potencia de salida de acuerdo con el comando de control remoto. La corriente del motor y el voltaje deben coincidir.
Controlador de vuelo	Actúa como el cerebro del dron, la actitud de manejo, el modo de vuelo y los algoritmos de estabilización.
Sistema de transmisión de imágenes	Tenga en cuenta la transmisión de imagen de la vista en primera persona (FPV), comúnmente utilizando sistemas de transmisión de imágenes analógicas o digitales (como DJI FPV).
Cámara (cámara FPV)	La imagen se captura en tiempo real y se transmite al módulo de transmisión de imagen, que determina lo que ve el piloto.
Batería (lipo)	Proporciona energía para toda la máquina, generalmente una batería de litio de velocidad de alta velocidad de 4S o 6S.
marco	Integre la base de la estructura física de todos los componentes y clasifíquelos por pulgadas, como 5- pulgadas y 6- pulgada de paso.
Control remoto + receptor	Transmisión de comando de control y dispositivos receptores, determine la distancia de control remoto y el rendimiento de retraso.



Principios centrales de bricolaje:

Todos los componentes deben coincidir entre sí y no pueden seleccionarse según los parámetros solo;



El sistema de alimentación (motor + ESC + batería + hélice) debe garantizar que la relación empuje a peso cumpla con el estándar, y el sistema de control de vuelo debe ser estable y confiable;



El sistema de transmisión de imágenes debe cumplir con los requisitos de baja latencia y claridad, lo cual es especialmente importante en las carreras y el vuelo elegante.



Elegir el motor derecho es el primer paso clave para construir un excelente dron FPV.Diferentes escenarios de vuelo tienen diferentes requisitos para el par del motor, la velocidad, la velocidad de respuesta e incluso el peso. La selección del motor potor puede conducir a una baja relación de empuje a peso, tiempo de vuelo reducido y dificultad para realizar maniobras complejas.



A continuación, explicaremos sistemáticamente cómo elegir el motor correcto desde tres perspectivas: parámetros del motor, fines de vuelo y instalación y depuración reales.

1. Comprenda los parámetros centrales del motor

Valor de KV (constante de velocidad)

El valor de KV indica la velocidad de carga sin carga del motor cuando el voltaje aumenta en 1V (en RPM/V).



Alto KV (1800–2400kV): adecuado para pequeñas hélices y baterías de alto voltaje, adecuadas para carreras y vuelo de alta velocidad.



KV bajo (como 1300kV): adecuado para hélices grandes y baterías de bajo voltaje, con un par más fuerte, adecuado para modelos de vuelo de estilo libre o de carga.



Potencia y eficiencia

La potencia determina la capacidad de salida máxima del motor, y la eficiencia determina la potencia de vuelo por unidad de potencia de salida. Los motores de alta eficiencia pueden extender el tiempo de vuelo y reducir el riesgo de calefacción.



Peso del motor

Los motores más ligeros tienen respuestas de vuelo más ágiles, pero pueden tener un par y estabilidad ligeramente más bajos. Es importante lograr un equilibrio entre la reducción de peso y la integridad estructural.



2. Elija el tipo de motor adecuado en función de su estilo de vuelo

Tipo de escena	Características del motor recomendado	Razones
Dron de carreras	High KV (2000kV+), ligero y respuesta rápida	Perseguir el rendimiento de la aceleración y el control sensible, generalmente con batería 4S ~ 6s y una pequeña hélice de tres palas
máquina voladora de estilo libre	KV bajo a medio (1300–1800kV), par alto	La acción es variada, que requiere potencia explosiva y capacidad de flotar estable, con grandes hélices y una respuesta de acelerador suave
Drone de fotografía aérea	KV mediano, alta eficiencia, bajo ruido	El objetivo es la estabilidad, la durabilidad y la precisión. La eficiencia del motor y la compatibilidad son más críticos. Es adecuado para hélices grandes de peso ligero y baterías de baja descarga.



3. La marca y la calidad del motor son igualmente importantes

Aunque los parámetros determinan el rendimiento, el proceso de fabricación del motor, el control de calidad y el servicio de la marca no se pueden ignorar. Las siguientes son varias dimensiones para evaluar la confiabilidad de una marca de motor:

¿Son los rodamientos y los devanados uniformes y suaves?



¿El procesamiento de la concha está apretado y sin sacudidas?



Si el motor comienza y se detiene suavemente y si hay ruido anormal durante la operación



¿Proporciona datos de prueba de empuje y calibración de precisión de KV?



Si está buscando una serie de motores con un rendimiento estable y parámetros precisos, VSD proporciona una variedad de modelos de motor sin escobillas FPV desde el nivel de entrada hasta la avanzada, como 2306, 2207, 2807, etc., que cubre múltiples escenarios como carreras, volantes de estilo libre, fotografía aérea, etc., y se puede utilizar como una de las marcas preferidas.



4. Notas sobre instalación y puesta en marcha

Instalación: asegúrese de que el motor esté firmemente bloqueado en el marco para evitar la vibración; Organice los cables de conexión para evitar el contacto con las hélices. Preste atención a la dirección de la rotación del motor (en sentido horario o en sentido antihorario) para que coincida con la dirección de las hélices.



Depuración: use la herramienta de configuración ESC o el software de configuración de control de vuelo para probar la respuesta de cada motor. Se recomienda realizar pruebas de rotación individuales una por una para detectar si hay algún ruido o calentamiento anormal.



Ajuste los parámetros PID y la curva del acelerador para hacer ajustes finos de acuerdo con su estilo de vuelo.



La razón por la cual los drones FPV tienen una "perspectiva en primera persona" es inseparable del soporte del sistema de transmisión de imágenes. El sistema de transmisión de imágenes es responsable de transmitir las imágenes capturadas por la cámara FPV al piloto en tiempo real, haciendo que el operador se sienta como si estuvieran en la cabina de la aeronave. Este proceso tiene requisitos extremadamente altos para "baja latencia, alta calidad de imagen y fuerte anti-interferencia".



Al mismo tiempo, para garantizar la estabilidad de la respuesta de control de vuelo, también se requiere un sistema de enlace de control remoto confiable. Los dos juntos constituyen los "nervios visuales" y los "nervios de control" de la experiencia de vuelo.



1. Sistema de transmisión de imagen: analógico vs digital

FPV analógico

Ventajas: baja latencia (generalmente<30ms), low equipment cost, and wide compatibility with devices.



Desventajas: calidad de imagen borrosa (480p), mala señal anti-interferencia, y que a menudo resulta en ruido estático o "nieve" en la transmisión de larga distancia.



Adecuado para: Pilotos para principiantes, Racing Drones (persiguiendo la velocidad de reacción en tiempo real)



FPV digital

Marcas típicas: Unidad de aire DJI O3, avatar de Walksnail



Ventajas: alta claridad de imagen (720p -1080 p), fuerte anti-interferencia y buena penetración.

Desventajas: alto costo, algunos dispositivos tienen ciertos retrasos (30 ms ~ 60 ms).



Adecuado para: fotografía de vuelo/fotografía aérea de estilo libre, pilotos que tienen altos requisitos para la calidad de imagen



Sugerencias de selección:

Si tiene suficiente presupuesto y alta calidad de imagen, recomendamos usar soluciones de transmisión de imágenes digitales como DJI O3.



Si está buscando una latencia extremadamente baja y rentabilidad, puede elegir combinaciones de transmisión de imágenes analógicas como Foxeer y TBS.



2. Composición del sistema de transmisión de imagen y coincidencia de antena

Un sistema de transmisión de imagen completo generalmente incluye:

Cámaras FPV (como Caddx Ratel, cámara DJI)



Transmisor de video (VTX)



Módulo de recepción de transmisión de imagen (VRX, integrado en gafas o módulo independiente)



Antena (omnidireccional o direccional)



Selección de antena:

Antena omnidireccional: adecuada para volantes/carreras de estilo libre, con un amplio rango de recepción de señal;



Antena direccional: adecuada para la fotografía aérea de larga distancia, con una fuerte direccionalidad pero un ángulo estrecho.



Asegúrese de que la transmisión y la recepción usen la misma banda de frecuencia (como 5.8GHz) y usen antenas con la misma dirección de polarización (como RHCP/RHCP).



3. Enlace de control: Emparejar el control remoto con el receptor

Además de la transmisión de imágenes, el sistema de control también es la base del vuelo FPV, que determina su "control sobre la acción" del dron. El enlace de control se compone principalmente del control remoto y el receptor:

Protocolo de control	Características
SBUS	Señal analógica tradicional, latencia ligeramente mayor
CRSF (fuego cruzado)	Protocolo digital, anti-interferencia fuerte
ELRS (expresslrs)	Protocolo de código abierto, baja latencia y larga distancia



Recomendación: si está buscando una latencia baja a larga distancia, ELR o Crossfire son las soluciones principales actuales, con una amplia gama de adaptación y abundantes recursos de depuración.



4. Configuración de referencia combinada (analógica vs digital)

Presupuesto/estilo	Combinación de configuración recomendada
Introducción al flujo de simulación	Cámara de ratel + foxeer vtx + 5. 8GHz antena omnidireccional
Flujo digital de la corriente principal	Unidad de aire DJI O3 + Gafas digitales DJI + Antena LHCP
Flujo de cruce extremo	ELRS Link de control remoto + Transmisión de imagen analógica + Módulo de recepción de baja latencia



En el sistema de control de vuelo de los drones FPV, ESC (controlador de velocidad electrónico) y el controlador de vuelo realizan las tareas centrales de control de motor y gestión de la actitud de vuelo. Su trabajo colaborativo determina la velocidad de respuesta, la estabilidad y la precisión del movimiento de la aeronave.



Elegir el motor derecho es solo el primer paso. Si desea que toda la máquina "vuele suavemente y se controle de manera estable", también debe coincidir correctamente con el controlador de velocidad electrónico y el sistema de control de vuelo.



1. Recomendaciones de selección de ESC (controlador de velocidad eléctrica)

La función de ESC es ajustar la salida de corriente trifásica y conducir el motor para que gire de acuerdo con la señal PWM (o DSHOT) enviada por el controlador de vuelo. Al elegir ESC, preste atención a los siguientes parámetros:

Por ejemplo: si la corriente máxima del motor es 35A, se recomienda usar un ESC de mayor o igual a 40A; Si se usa una batería 6S, el ESC debe admitir una entrada de voltaje de 25V o más.



2. Puntos clave para seleccionar tablero de control de vuelo

El control de vuelo es el "cerebro" de todo el dron, los datos del sensor de procesamiento (giroscopio, acelerómetro, etc.), calculando el control de actitud y la producción de señales de control al ESC. Al elegir un control de vuelo, se recomienda prestar atención a:

Puntos clave	ilustrar
Rendimiento del procesador	El controlador de vuelo F4 es adecuado para el vuelo diario, mientras que el controlador de vuelo F7/H7 es adecuado para sistemas de transmisión de carreras e imágenes de alta gama.
Soporte de firmware	Apoyo a BetaFlight / Inav / Ardupilot
Número de interfaces	¿Puede conectar suficientes ESC, GPS, LED, receptor, etc.
Acuerdo de apoyo	Compatibilidad con los protocolos del conductor ESC, como DSHOT, PWM, etc.
Modo de avión	Admite múltiples modos de vuelo que incluyen autoestabilización/ángulo/actitud/manual, etc.



Recomendación convencional: Controlador de vuelo F7 (como Matek F722, Holybro Kakute F7), con una fuerte compatibilidad y rendimiento estable, adecuado para la mayoría de las necesidades FPV de bricolaje.



3. Integrado vs dividido ESC

4- en -1 ESC: integración de cuatro canales, soldadura simple, ahorro de espacio, comúnmente usado en drones de servicio ligero;



4 ESC independientes: buena disipación de calor independiente, se puede reemplazar individualmente, adecuado para escenarios de alta potencia;

Sugerencias coincidentes:

Drones pequeños y medianos 5-} pulgadas → Elija 4- en -1 ESC (como 45a blheli _32) + controlador de vuelo F7;



Drone volador de carga pesada/alta potencia → Elija una combinación de control de vuelo ESC + H7 independiente 60A;



4. Sugerencias de configuración y depuración de software

Después de completar la instalación de hardware de control de vuelo + ESC, aún necesita depurar los parámetros a través del software:

Use el software Betaflight Configurator para establecer PID, los parámetros de filtro y la asignación de canales;



Confirmar que la configuración del protocolo del conductor ESC es consistente (como DSHOT600);



Ajuste la curva del acelerador y la sensibilidad giroscópica para que coincida con su estilo de vuelo;



Use la función de prueba del motor para verificar la dirección, la respuesta y la vibración.



La combinación razonable de ESC y el control de vuelo no solo puede garantizar la operación estable del sistema de energía, sino que también hacer que su aeronave responda más rápido y controle más suavemente.



Al construir un dron FPV, elegir un sistema de batería 4S o 6S afectará directamente la respuesta de empuje, el tiempo de vuelo, la calefacción y la estrategia de coincidencia de motor de todo el dron. Esta elección es un paso clave para construir un sistema de energía.



¿Qué es 4S/6S?

"S" representa el número de cadenas de batería:

4s=4 baterías de litio conectadas en serie, el voltaje es de aproximadamente 14.8V;



6s=6 baterías de litio conectadas en serie, el voltaje es de aproximadamente 22.2V.



Cuanto mayor sea el voltaje, mayor será la potencia que se puede proporcionar por unidad de corriente. En teoría, el 6s tiene un empuje más fuerte y ahorra más potencia, pero los requisitos del sistema también son más altos.



1. Características del sistema 4S y escenarios aplicables

ventaja:

Compatibilidad de piezas fuertes y equipos de nivel de entrada ricos;



Generación de calor más baja, menos presión sobre el ESC y el motor;



El costo es bajo y es adecuado para principiantes o vuelos recreativos.



defecto:

La corriente es más alta a la misma potencia, y los requisitos del material del cable son más altos;



En comparación con 6s, la respuesta de potencia es ligeramente más lenta.



Sugerencias de emparejamiento típicas:

Motor KV Valor: 2300–2700kV



Modelos aplicables: VSD 2207, 2306



Hélice: como 5145 hélice de tres palas



2. Características del sistema 6S y escenarios aplicables

ventaja:

Mayor eficiencia, menos corriente al mismo empuje;



Baja generación de calor y respuesta rápida, adecuada para carreras y vuelo a largo plazo;



Ahorre más batería y extienda la vida útil de toda la máquina.



defecto:

El voltaje es alto, lo que impone mayores demandas en el ESC y el motor;



El precio de los accesorios es ligeramente más alto y la dificultad de la depuración aumenta.



Sugerencias de emparejamiento típicas:

Motor KV Valor: 1600–1900kV



Modelos aplicables: VSD 2306, 2807, 2812



Hélice: como T5040, 51466



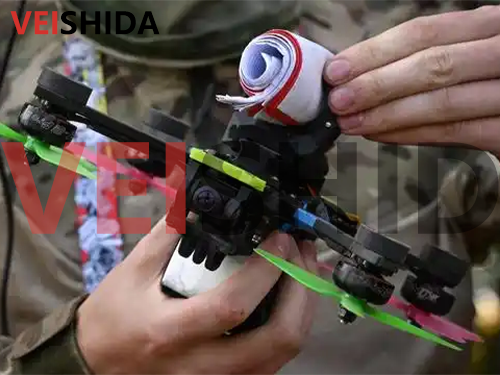

3. Tabla de comparación de combinación de configuración común

Estilo volador	Sistema de recomendación	Modelo de motor (rango de KV)	hélice	Características
Empezando	4S	2207 Motor sin escobillas (1960kv)	5145	Estable y fácil de controlar, adecuado para el aprendizaje
Vuelo de carreras	6S	2306 Motor sin escobillas (1800kV)	T5040	Fuerte empuje, respuesta rápida y vuelo potente
estilo libre agresivo	6S	2807 Motor sin escobillas (1750kV)	51466	Estable y potente, admite conmutación de múltiples acciones



Consejo práctico:

Si está buscando rentabilidad, tiempo de vuelo y principalmente practicar el control, se recomienda utilizar primero el sistema 4S;



Si está buscando un rendimiento extremo, un tiempo de vuelo largo o planea participar en eventos de carreras, 6s es la corriente principal y tiene un mayor potencial.



Antes de reunir oficialmente y quitarse el dron FPV, muchos pilotos pasarán por un "período de práctica del simulador". Esto no solo ahorra costos y reduce el riesgo de estrellar el dron, sino que también acelera la comprensión de la lógica de control y las acciones de vuelo. Al mismo tiempo, durante la etapa de depuración, el uso de herramientas de prueba de empuje puede ayudarlo a evaluar científicamente el rendimiento del motor y optimizar las combinaciones de configuración.



1. ¿Por qué se recomienda el entrenamiento del simulador?

El vuelo FPV es diferente de los drones GPS ordinarios. Requiere que los pilotos tengan un ritmo de control fino y una sensación de dirección. El entrenamiento es esencial, especialmente en el cruce de velocidad o el vuelo de estilo libre.



Recomendaciones comunes del simulador:

Simulador	Características	Usos sugeridos
Despegue	Escenas ricas y motor de física cerca de la máquina real	Guía para principiantes/entrenamiento avanzado de carreras
Simulador DRL	Diseñado para carreras, con restauración de pista real	Reacción de práctica de Speed Flyers
Velocidad	Admite mapeo libre y fuertes capacidades de ajuste de parámetros	Estilo de vuelo de depuración de usuarios avanzados



La mayoría de los simuladores admiten conexión directa con controladores remotos USB (como FRSKY y TBS Crossfire). Es mejor usar el mismo control remoto que su dispositivo de vuelo real para que pueda acostumbrarse a la sensación operativa de antemano.



2. El valor y el uso de herramientas de prueba de empuje

Al ensamblar un dron FPV, muchos usuarios no están seguros de si el motor es adecuado o necesita calcular con precisión la relación empuje a peso y sintonizar la hélice. En este momento, un soporte de empuje es muy importante.



¿Qué puede medir la herramienta de prueba de empuje?

Empuje máximo (unidad: g)



Corriente máxima, potencia



Curva de eficiencia (relación de empuje/corriente/voltaje)



Valor medido de KV (para verificar los parámetros del producto)



Uso recomendado:

Las herramientas opcionales incluyen RCBenchmark y Dyne Test Stand;



Antes de la prueba, asegúrese de que la batería sea suficiente y que el rango de acelerador ESC se ajuste correctamente;



El mismo motor se puede usar con múltiples hélices para comparar para seleccionar la mejor combinación.



Construir un dron FPV ideal es más que solo ensamblar piezas. Es un arte de combinar tecnologías, que requiere que haga combinaciones razonables de motores, hélices, ESC, control de vuelo, baterías, transmisión de imágenes, etc. Entre ellos, la selección de motores es particularmente crítica: determina la respuesta de potencia, el estilo de vuelo y el rendimiento final.



VSD: Proporcionar soluciones de energía estables para usuarios de FPV

Si le preocupa elegir un motor, VSD proporciona una variedad de motores sin escobillas de alto rendimiento que son adecuados para diferentes tipos de drones FPV. Aquí hay algunas recomendaciones típicas:

modelo	Valor de KV	Características	Configuración aplicable
VSD 2207 Motor sin escobillas	1960kV	Diseño receptivo y liviano	Carreras de nivel de entrada 4S, Tipo general de flores de flores
VSD 2306 Motor sin escobillas	1800kV / 2400kV	Equilibrar el poder explosivo y la sensibilidad	Las versiones 4S y 6S son compatibles
VSD 2807 Motor sin escobillas	1350kV / 1750kV	Alto par, adecuado para la acción voladora	6s jugadores avanzados, vuelo complejo
VSD 2812 Motor sin escobillas	900kV	Estable y eficiente	Se prefiere la fotografía aérea o la configuración de longitud a largo plazo



Todos los motores VSD han pasado las estrictas pruebas de equilibrio, tienen diseños de bobinas de alta eficiencia, admiten personalización personalizada y han ganado una buena reputación en múltiples proyectos de instalación de FPV en todo el mundo.
