UAV ESC y Guía de conexión del motor (incluidos pasos y precauciones)
Dejar un mensaje
¿Por qué es importante comprender la conexión entre ESC y Motor?
En cualquier dron multirotor, la conexión entre el ESC (Controlador Electrónico de Velocidad) y el motor constituye la columna vertebral de su sistema de alimentación. El ESC no solo convierte la corriente continua (CC) de la batería en los pulsos trifásicos necesarios para accionar los motores sin escobillas, sino que también gestiona tareas esenciales como el control de velocidad, el arranque/parada y los cambios de dirección.
Si eres fabricante de drones, entusiasta del ensamblaje, comprador de tecnología o intentas reemplazar o probar un motor de dron, es crucial dominar el método de conexión correcto entre el ESC y el motor:
Un cableado incorrecto puede provocar la inversión de la dirección del motor, provocando la guiñada de la aeronave o incluso un fallo en el despegue.
¿Está la señal mal conectada? El ESC no reconoce el comando de control de vuelo y el motor no responde.
¿Un ESC sin calibrar? Salida de empuje inestable y vuelo descontrolado.
¿Ignoras las precauciones? En casos extremos, incluso puede provocar que el ESC se queme o que el controlador de vuelo se dañe.
Si bien esto puede parecer técnicamente complejo al principio, una vez que comprenda los conceptos básicos, todo el proceso de conexión y calibración se puede completar en solo unos minutos.
Los principios básicos de dron esc y motor
Antes de hacer cualquier cableado, es muy importante comprender el principio de trabajo entre el ESC y el motor sin escobillas, que está relacionado con el funcionamiento normal y la precisión de control de todo el sistema de alimentación de drones .
1. ¿Qué es ESC (controlador de velocidad electrónica)?
Un ESC (controlador de velocidad electrónica) es un componente electrónico que administra el inicio, la velocidad, la dirección y el frenado del motor .
Sus funciones principales son:
Convierta la corriente continua (CC) proporcionada por la batería en la corriente alterna trifásica;
Ajuste la frecuencia actual de acuerdo con el PWM o la señal digital enviada por el controlador de vuelo para lograr el control de la velocidad del motor;
Algunos ESC también tienen protección de voltaje/corriente incorporada, frenado, conmutación de dirección y otras funciones .
2. ¿Cómo funciona un motor sin escobillas?
El motor de CC sin escobillas (BLDC) comúnmente utilizado en drones es generalmente una estructura trifásica con tres terminales de salida, que están conectados a los tres terminales de salida del ESC (marcado como A/B/C o cualquier tres fases) .
Su operación depende de:
Conmutación electrónica: la secuencia de conmutación de la corriente trifásica es controlada por ESC;
El campo magnético cambia alternativamente: se forma un campo magnético giratorio para impulsar el rotor a girar;
Hall o control sin sensor: determine la posición del motor para determinar cuándo encender .
Nota: No hay un requisito de orden absoluto al conectar los cables trifásicos, porque la dirección del motor se puede revertir simplemente cambiando dos cables, lo que facilita enormemente los ajustes posteriores .
3. ¿Cómo se transmiten las señales de control?
El controlador de vuelo transmite comandos de control al ESC a través de una línea de señal (generalmente una línea de núcleo3-: línea de señal + línea de tierra + línea de potencia) . Los protocolos de control convencionales incluyen:
|
Nombre de protocolo |
Características |
|
PWM |
Más común, señal analógica, fácil de ser compatible |
|
OneShot125/42 |
Mejorar la velocidad de respuesta, adecuada para carreras de drones |
|
DSHOT150/300/600 |
El control de señal digital, más preciso y estable, admite la comunicación bidireccional (ESC parcial) |
Cómo conectar ESC y Motor sin escobillas (pasos prácticos)
Hay varios pasos clave para conectar correctamente el ESC al motor sin escobillas del dron . Se recomienda funcionar con la potencia y eliminar las hélices antes de probar para garantizar la seguridad .
Paso 1: confirme que los parámetros ESC y el motor coinciden
Antes de conectarse, confirme que los siguientes parámetros son compatibles:
¿El rango de voltaje es consistente (como 4S/6S/8S)?
¿Es suficiente la capacidad de carga de corriente máxima? (Se recomienda dejar más del 20% de redundancia)
Es el tipo de interfaz universal (en su mayoría de 3,5 mm, plano de plátano/interfaz de alambre sin soldadura)
Por ejemplo, la corriente máxima del motor 4720 de VSD es de casi 100A, y se recomienda utilizar un ESC de alto rendimiento mayor o igual a 100A .
Paso 2: Conecte el terminal de salida del ESC al cable trifásico del motor
Encuentre los tres cables gruesos del ESC (generalmente negro, amarillo (blanco) y cables rojos /tres colores)
Conéctelo a los tres cables de salida del motor sin escobillas (en cualquier orden)
Use la conexión de enchufe o soldadura directamente para garantizar un contacto firme
Ajuste de la dirección de rotación: si el motor gira en la dirección incorrecta después de ser encendido, se puede revertir simplemente intercambiando cualquier cables de dos fase .
Paso 3: conecte la entrada de ESC a la fuente de alimentación de la batería de litio
La entrada del ESC suele ser de dos cables rojos y negros gruesos (+ potencia / - tierra)
Conéctese al puerto XT60 / XT90 de la batería de litio
Asegúrese de que la polaridad sea correcta: alambre rojo a alambre negro positivo a negativo
Nota: ¡La polaridad inversa dañará directamente el ESC!
Paso 4: Conecte el cable de señal ESC al controlador de vuelo
También hay un cable delgado 3- núcleo en el ESC, generalmente:
Blanco/amarillo (línea de señal)
Rojo (línea de alimentación de 5V, algunos ESC lo han cancelado)
Negro (tierra)
Conecte este conjunto de cables al canal de salida PWM del controlador de vuelo o la interfaz de control DSHOT, con números correspondientes como M1, M2, M3, M4, etc. .
Paso 5: encender y verificar
Asegúrese de que todas las líneas estén conectadas correctamente
Retire la hélice (para evitar la rotación accidental)
Conectar la batería y encender
Escuche el tono de solicitud de ESC (indica una startup exitosa)
Use el control remoto para tirar del acelerador a baja velocidad para probar si el motor comienza normalmente
Confirmación y ajuste de la dirección de rotación de ESC y del motor
En el ensamblaje de drones, si el motor gira en la dirección correcta afecta directamente si la aeronave puede despegar suavemente, mantener su actitud o realizar el control de dirección .
¿Cómo determinar si el motor está girando en la dirección correcta?
El sistema de control de vuelo de un dron de múltiples rotores requiere que cada motor gire en una dirección específica, como:
|
Número de motor |
Dirección de rotación |
|
M1 |
En sentido horario (CW) |
|
M2 |
En sentido antihorario (CCW) |
|
M3 |
En sentido horario (CW) |
|
M4 |
En sentido antihorario (CCW) |
Para obtener números e instrucciones específicos de motor, consulte el manual del controlador de vuelo o el diagrama oficial de diseño del motor (como PX4, BetaFlight, Ardupilot y otras plataformas) .
Para probar la dirección correcta de rotación:
Retire la hélice (¡debe!)
Después de encender, empuja lentamente el acelerador
Observe si la dirección de rotación del eje del motor cumple con los requisitos
¿Cómo cambio la dirección de rotación de un motor?
Hay dos formas de lograr el ajuste de conmutación del motor:
Método 1: intercambie dos líneas de fase de motor
Este es el método más común y directo:
Cambie dos de los tres cables del motor conectados a la salida de ESC (por ejemplo, intercambiar cables A y B)
Después de restaurar la energía, la dirección de rotación del motor se revertirá por completo
Aplicable a todos los tipos de motores sin escobillas trifásicos, independientemente de la configuración de software .
Método 2: Configurar a través del software ESC (como Blheli)
Algunos ESC que admiten el ajuste del software (como Blheli _ S, Blheli _32 Serie) puede cambiar la dirección del motor a través de una PC o dispositivo móvil:
1. Conecte el ESC a la computadora usando el puerto USB .
2. Abrir blhelisuite u otro software oficial
3. Después de leer la configuración de ESC, seleccione normal / invertido en la opción "Dirección del motor"
4. Escribir configuración y reiniciar ESC
Este método es adecuado para escenarios en los que se requiere un ajuste de los parámetros por lotes o el espacio de instalación es limitado y el cableado es inconveniente para modificar .
Consejos
El sistema de control de vuelo requiere una dirección motora muy precisa . Si ocurre un error, la actitud no se puede controlar normalmente .
Al usar el software para cambiar la dirección, no modifique los parámetros no relacionados con la velocidad, la protección de voltaje, etc. ., para evitar causar problemas de compatibilidad de control de vuelo;
Si está utilizando un motor con una dirección preestablecida (como algunos motores de estructura simétrica CW/CCW de VSD), dé prioridad al cableado coincidente de acuerdo con las instrucciones .
Pasos de calibración de ESC (tomando la señal PWM como ejemplo)
Después de completar la conexión entre el ESC y el motor, ** Calibración del acelerador ESC ** es un paso clave para garantizar que el controlador de vuelo o la señal de salida de control remoto coincidan con la señal de entrada ESC .
Sin calibración, el ESC puede no identificar correctamente el rango de acelerador, lo que resulta en una respuesta de empuje retrasada, acelerador máximo limitado o incluso una zona muerta .
El siguiente es un proceso de calibración estándar que utiliza un sistema de control de señal PWM (común en el control de vuelo tradicional) como ejemplo:
Pasos estándar para la calibración de ESC (tomando un solo ESC como ejemplo)
Asegúrese de retirar la hélice del motor antes de la operación para evitar que arranque repentinamente y cause peligro.
1. Apague la batería y desconecte la fuente de alimentación del ESC.
2. Encienda el control remoto y aumente la aceleración al 100 %.
3. Conecte la batería y encienda el ESC.
El ESC emitirá una serie de pitidos agudos para indicar que se ha detectado la aceleración máxima.
4. Mantenga el transmisor encendido y presione el acelerador hasta el fondo (0 %).
El ESC emitirá un tono de confirmación (generalmente un tono ascendente de "bip-bip-bip"), indicando que la calibración se ha completado.
5. Apague y reinicie el control remoto para poder usarlo.
Descripción del tono de inmediato común (común a la mayoría de los ESC)
|
Sonido rápido |
significado |
|
Pitido, pitido, pitido (tono alto varias veces) |
Ingresó con éxito el modo de calibración y detectó el acelerador máximo |
|
Di-di-di (tono ascendente) |
Calibración exitosa, mínima del acelerador detectado |
|
Goteos cortos continuos (baja frecuencia) |
La señal del acelerador no se reconoce o el ESC no recibe la señal de control |
|
Drip-drip-drip (ritmo constante) |
El voltaje de la batería es demasiado bajo/alto, entra en modo de protección |
Instrucciones suplementarias (calibración multipasada)
Si desea calibrar múltiples ESC al mismo tiempo (como Quadcopters o Hexacopters):
Use el controlador de vuelo para emitir uniformemente las señales PWM de cuatro canales;
O use PDB + Múltiples ESC para encender al mismo tiempo;
Algunos controladores de vuelo admiten la calibración automática de un botón (como Betaflight, Pixhawk)
Después de la calibración, el ESC puede conducir linealmente el motor para responder a los cambios de velocidad de acuerdo con los cambios del acelerador, logrando un control de vuelo más suave y preciso .
Precauciones de conexión y problemas comunes
Después de conectar los ESC a los motores y completar la calibración, todavía hay algunos detalles clave para confirmar antes de volar para evitar daños al hardware, interferencia de señal o vuelo inestable . En esta sección, enumeraremos estos problemas comunes y las sugerencias correspondientes uno por uno .
1. Problemas de compatibilidad entre diferentes protocolos ESC (PWM vs DSHOT)
Los protocolos de señal de control de drones evolucionan constantemente, y los diferentes protocolos tienen diferentes requisitos para el control de vuelo y el control de velocidad electrónica:
|
Tipo de protocolo |
Características |
Recomendaciones de compatibilidad |
|
PWM |
Señal analógica, ampliamente utilizada, respuesta ligeramente lenta |
Adecuado para sistemas de nivel de entrada y la mayoría de los controladores de vuelo, con una fuerte versatilidad |
|
OneShot125/42 |
Variante PWM rápida, adecuada para escenas de carreras |
El controlador de vuelo debe admitir este protocolo, de lo contrario no estará disponible. |
|
DSHOT150/300/600 |
Señal digital, más precisa y fuerte contra la interferencia |
Tanto el controlador ESC como el de vuelo deben soportar el protocolo, de lo contrario, la comunicación no funcionará . |
En el software de depuración de control de vuelo (como BetaFlight), se recomienda verificar y establecer el protocolo de comunicación ESC correcto .
2. Riesgo de polaridad incorrecta de la fuente de alimentación ESC
Método de conexión incorrecta: ¡conectar los cables de alimentación rojos y negros del ESC con la polaridad inversa hará que el ESC se queme al instante!
Preste atención a los siguientes detalles:
El cable rojo está conectado al terminal positivo (+) de la batería, y el cable negro está conectado al terminal negativo ( -)
La soldadura de enchufe debe distinguirse estrictamente en la dirección (XT60, interfaz XT90, etc. .)
Si múltiples ESC comparten una fuente de alimentación común, asegúrese de que las líneas de la fuente de alimentación sean claras y tengan polaridad uniforme .
Se recomienda utilizar un enchufe de alimentación con una estructura infalible y sellarlo con un tubo de retiro de calor después de soldar .
3. sugerencias para evitar la interferencia entre ESC y el controlador de vuelo
Cuando el ESC y el motor funcionan, generarán interferencia electromagnética de alta frecuencia, lo que puede afectar el juicio de la señal de control de vuelo o la precisión del sensor .
Formas de evitar incluir:
Separe la línea de alimentación y la línea de señal para evitar entradas cruzadas
Mantenga la línea de la señal ESC lo más corta posible y use un cable blindado (si está admitido)
La interfaz de cableado entre el controlador de vuelo y ESC debe ser firmemente fija y a prueba de choques .
Use una placa de control de vuelo con un diseño de tierra común para mejorar la consistencia de la señal
4. ¿Deberían usarse condensadores de filtro o BEC externos?
En algunas plataformas UAV de alta potencia, para mejorar la estabilidad del sistema, puede agregar:
Condensador de filtro (condensador electrolítico de ESR bajo):
Se usa para absorber las fluctuaciones de potencia y proteger el controlador ESC y el vuelo, lo cual es especialmente necesario cuando se usa baterías de alta corriente o múltiples ESC se ejecutan al mismo tiempo .
BEC externo (circuito de eliminación de batería):
Si el ESC no tiene una salida regulada, o el control de vuelo requiere una fuente de alimentación estable de 5V/9V, es más confiable utilizar un BEC independiente .
Algunos ESC de alto rendimiento que se combinan con motores VSD admiten la estabilización de voltaje incorporada y la protección del condensador, pero en el uso real se recomienda elegir si instalar módulos adicionales según el control de vuelo y el nivel de corriente .
Al elegir un ESC adecuado, es posible que también desee elegir un motor más confiable
Completar la conexión y la calibración ESC es solo el primer paso para construir un sistema de vuelo estable . Lo que realmente determina el rendimiento del vuelo sigue siendo la unidad de potencia central: el motor sin escobillas .
Si está buscando un motor de drones con rendimiento estable, calidad confiable e instalación flexible, la serie VSD Motor será su opción ideal .
¿Por qué elegir VSD Drone Motor?
Toda la serie es compatible con los protocolos ESC convencionales como Blheli _ S / Blheli _32 para garantizar una alta compatibilidad y una fácil depuración;
Cubre el rango de voltaje completo desde drones de servicio ligero hasta drones de mapeo de carga pesada (admite 4S ~ 12s);
La alta relación empuje a peso + diseño de baja vibración ayuda al sistema de control de vuelo a ser más preciso y estable;
La interfaz estándar o la coleta personalizada es opcional, la instalación rápida y el cableado ordenado;
Soporte de servicios técnicos personalizados: si tiene requisitos especiales (directividad, curva actual, prueba de compatibilidad), podemos proporcionar asesoramiento profesional y evaluación personalizada .
Descripción general rápida de los modelos recomendados populares
|
modelo |
Rango de valor de KV |
Potencia máxima |
Empuje máximo |
Plataforma de vuelo adaptativa |
|

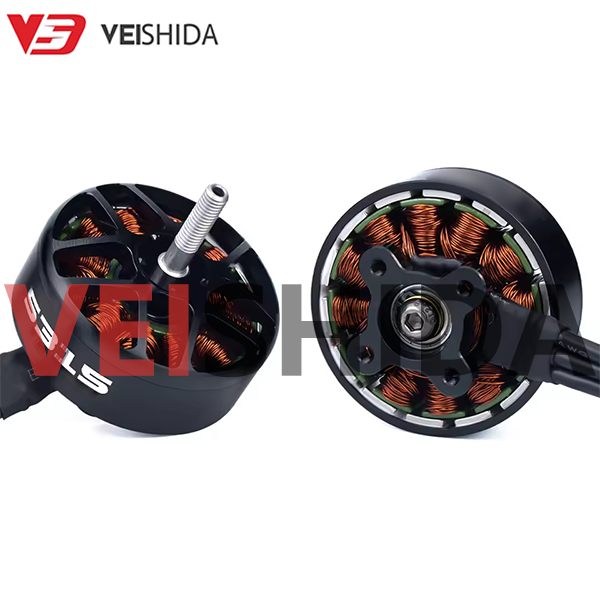

380kV |
4257W |
9034g |
Dron de grado industrial/carga que transporta múltiples rotores |
|
|
420kV |
3037W |
7232g |
Plataforma comercial de fotografía/mapeo |
|
|
900–1520kv |
1617W |
4185g |
Fotografía aérea mediana/dron de reconocimiento |
|
|
1300–1950KV |
1623.5W |
2910g |
Carreras/cruces multirotor |
|
|
1800–2400KV |
~900W |
~1700g |
Dron FPV/micro dron |
Proporcionamos a nuestros clientes:
Diagrama de cableado, recomendaciones de selección de ESC e informe de prueba de compatibilidad con ESC
Prueba de muestra, orientación de instalación y soporte de consulta de selección
Servicio personalizado OEM / ODM (valor de kV, tamaño del motor, longitud de línea, preajuste de dirección, etc. .)
Ya sea que sea un desarrollador de drones, un integrador de la industria o un comprador técnico, no dude en comunicarse con detalles técnicos, recomendaciones de productos o un equipo personalizado, nuestro equipo está aquí para ayudar .
