¿Qué es un motor de CC?

En la industria y la vida modernas, aunque no podemos ver motores, tratamos con ellos todos los días, y los motores DC son los más clásicos y comunes. Ya sea su ventilador eléctrico de su hogar, juguetes para niños, limpiaparabrisas o incluso la fuente de energía detrás de un brazo robótico automatizado, puede ser conducido por un motor DC.



Entonces, ¿qué es un motor DC? En pocas palabras, es un dispositivo que convierte la energía eléctrica de CC en energía mecánica. Aunque la historia de los motores DC se remonta al siglo XIX, no ha sido eliminado por los tiempos. En cambio, sigue siendo activo en los campos de pequeñas unidades y control de alta precisión. Con el desarrollo de la tecnología de control electrónico, los tipos de motores de CC se enriquecen constantemente, como motores de CC cepillados, motores de CC sin escobillas, motores de CC sin núcleo, motores de engranajes, etc. Los diferentes tipos son adecuados para diferentes escenarios y equipos.



En este artículo, lo llevaremos a través de los principios, estructuras y clasificaciones para comprender completamente el mecanismo de trabajo y los escenarios de aplicación de los motores DC, lo que le ayudará a comenzar rápidamente con este importante producto electromecánico.





Cómo funcionan los motores de CC: ¿cómo producen rotación los campos magnéticos y las corrientes?

Para comprender el principio de funcionamiento de un motor DC, podemos resumirlo en una oración: la corriente fluye a través del cable, el cable está sujeto a fuerza en el campo magnético, lo que conduce el rotor para que gire.



En otras palabras, un motor de CC es como una "fábrica de conversión de energía": recibe potencia de CC de una fuente de alimentación, y luego genera un par electromagnético a través del devanado de la armadura interna bajo la acción del campo magnético, lo que lleva a girar la parte mecánica a girar.



Diagrama de principios de trabajo



¿Por qué puede girar? El principio en realidad proviene de la "regla de la izquierda"

Cuando la corriente pasa a través de un cable en un campo magnético, el cable se someterá a una fuerza perpendicular a la dirección de la corriente y el campo magnético. Esta es la famosa "Fuerza Ampere". Puede usar la "regla de la izquierda" para determinar la dirección de la fuerza.



En un motor DC, esta fuerza actúa sobre múltiples bobinas en la armadura, en última instancia convergiendo en una fuerza de rotación continua.



Commutador: la clave para la rotación continua

Pero hay un problema: si la bobina siempre mantiene una dirección en el campo magnético, el motor se detendrá después de la mitad de un giro. Para resolver este problema, se agrega un dispositivo muy crítico al motor de CC: el conmutador.



El conmutador cambiará continuamente la dirección de la corriente durante la rotación de la armadura, de modo que la bobina siempre se forja en la misma dirección en el campo magnético, logrando así la rotación continua.



Esta estructura simple y eficiente es una de las razones importantes por las cuales los motores de CC son ampliamente utilizados. Si quieres saber más: ¿Por qué el campo actual y magnético generan torque? ¿Cómo logra realmente el conmutador la conmutación? ¿Cómo logra el proceso de fuerza de armadura de salida continua? Entonces puedes leer este artículo "El principio de funcionamiento de DC Motors: la maravillosa combinación de campo magnético y corriente"





¿De qué está hecho un motor de CC? Déjame mostrarte los componentes clave

Aunque hay muchos tipos de motores de CC (como cepillados, sin escobillas, imán permanente, etc.), sus estructuras básicas son más o menos similares. Tomemos un motor de CC cepillado como ejemplo para comprender sus componentes y funciones centrales uno por uno.



1. Armatura: el personaje principal de convertir la energía eléctrica en energía mecánica

La armadura es la parte giratoria del motor, generalmente compuesta de un núcleo de hierro con alambre de cobre a su alrededor. Se coloca en la bobina, y cuando la corriente continua pasa a través de la armadura, genera torque bajo la acción del campo magnético, lo que hace que el motor gire.



La armadura es tanto el "extremo de salida de potencia" como el portador directo de la fuerza electromagnética. Su diseño afecta la eficiencia y el rendimiento del motor.



2. Commutador: un "interruptor" que permite la rotación continua

El conmutador es un dispositivo que conecta la armadura y los pinceles, generalmente un anillo de cobre segmentado. Su función es cambiar automáticamente la dirección de la corriente cuando la armadura gira, manteniendo así la armadura girando continuamente. Es un componente indispensable en motores cepillados.



3. Pincel: puente conductor

El pincel es un componente clave que introduce la corriente continua desde una fuente de energía externa en el devanado de la armadura. Los materiales comunes son los compuestos de grafito o grafito de metal. Contacta y se desliza con el conmutador, lo que permite que la corriente se entregue de manera estable a la armadura giratoria.



Cabe señalar que los cepillos usan piezas y se desgastarán después del uso a largo plazo. Deben reemplazarse regularmente, lo cual también es una parte importante del mantenimiento del motor de cepillo.



4. Estator: la parte estática que genera el campo magnético

El estator es la parte estacionaria del motor, que es responsable de proporcionar un campo magnético constante para la armadura. El estator puede ser un imán permanente (es decir, un motor de CC de imán permanente) o una bobina alimentada (es decir, un motor de CC de excitación). Se puede dividir en diferentes tipos de acuerdo con las diferentes formas de generar el campo magnético.



5. Alcivicura y rodamientos: estructura y soporte

La carcasa del motor juega principalmente un papel protector y de fijación, mientras que el rodamiento interno asegura la rotación suave y baja de la fricción de la armadura, que es la estructura básica para garantizar la vida y la estabilidad del motor.



Resumen: La estructura central de un motor DC incluye: armadura, conmutador, cepillos, estator, rodamientos, etc. Estos componentes trabajan juntos para completar la conversión de energía eléctrica en energía mecánica, que es la garantía para el funcionamiento eficiente del motor.





Cuando muchas personas primero conocen un motor DC, pueden pensar que es solo un motor pequeño que se puede encender. Pero, de hecho, los motores de CC se pueden clasificar a partir de múltiples dimensiones, como el método de conmutación, la fuente del campo magnético, la estructura del devanado, etc. Los siguientes son los tres métodos de clasificación más comunes:



Según el método de conmutación:

Motor de CC cepillado

Este es el tipo más clásico de motor de CC, con una estructura simple y bajo costo. Cambia la dirección de la corriente a través del contacto mecánico entre el cepillo y el conmutador para mantener la rotación continua del motor.



Ventajas: estructura simple, fácil de control, bajo costo, adecuado para juguetes, electrodomésticos pequeños, etc.



Desventajas: los cepillos son fáciles de usar, vida corta, ruido de operación fuerte, mantenimiento frecuente.

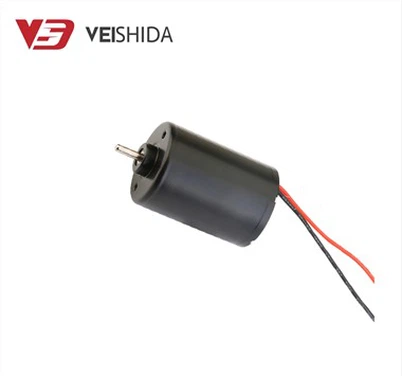

Motor de CC sin escobillas

El motor sin escobillas elimina los cepillos y el conmutador y utiliza un sistema de control electrónico para la conmutación, lo que lo hace más eficiente y tiene una vida más larga.



Ventajas: alta eficiencia y tranquilidad, larga vida, básicamente sin mantenimiento, adecuado para equipos de mediana a alta gama, como drones y herramientas eléctricas.



Desventajas: requiere un controlador dedicado, alto costo y sistema de control complejo



Según la fuente del campo magnético:

Motor DC Magnet permanente (motor PMDC)

Los imanes permanentes se utilizan para reemplazar el devanado de campo para generar el campo magnético. Tienen una estructura compacta y una respuesta rápida. Se usan comúnmente en vehículos eléctricos, puertas automáticas, robots, etc. Se pueden cepillarse o ser motores sin escobillas.



Ventajas: estructura simple, tamaño pequeño, alta eficiencia, respuesta dinámica rápida



Desventajas: la intensidad del campo magnético no se puede ajustar, y el límite superior de potencia está limitado por el material magnético.



Motor DC excitado

El campo magnético se genera mediante la bobina electromagnética (devanado de excitación), que puede subdividirse en excitación en serie, excitación paralela, excitación compuesta, etc. Es adecuado para equipos industriales que requieren un par de arranque grande o un amplio rango de regulación de velocidad.



Ventajas: campo magnético ajustable, par fuerte, adecuado para condiciones de alta potencia



Desventajas: estructura compleja, difícil de controlar, tamaño relativamente grande



De acuerdo con la estructura de devanado o el número de fases de la fuente de alimentación (utilizadas principalmente para motores sin escobillas):

El "número de fase" de un motor se refiere al número de canales a través de los cuales la corriente pasa a través del devanado. Los tipos comunes incluyen una sola fase, dos fases y tres fases. Esta clasificación es particularmente importante en los motores de CC sin escobillas (BLDC), ya que diferentes números de fase tienen un impacto significativo en la estabilidad, los métodos de control y las áreas de aplicación del motor.



Motor de CC sin escobillas monofásicas

Los motores monofásicos tienen la estructura más simple y generalmente solo requieren dos cables para controlar. El circuito de accionamiento tiene un bajo costo, por lo que a menudo se usan en micro dispositivos con requisitos de bajo rendimiento.

Ventajas: estructura más simple, bajo costo, adecuado para aplicaciones de bajo par



Desventajas: grandes fluctuaciones de par, no tan suaves como los motores multifase al comenzar



Motor DC sin escobillas de dos fases

Es más complejo que una sola fase, generalmente utilizando una estructura de cuatro hilos o seis hilos, y es más flexible en control. Es similar a la estructura del motor paso a paso, pero el método de accionamiento es diferente.

Ventajas: estructura compacta, operación estable, comúnmente utilizada en micro dispositivos e instrumentos médicos



Desventajas: en comparación con los motores trifásicos, todavía hay una cierta fluctuación de par



Motor DC sin escobillas trifásico

Es la estructura del motor sin escobillas más convencional y de mejor rendimiento del mercado, con operación suave y par continuo, y se usa ampliamente en varias aplicaciones de mediana a alta gama.

Ventajas: par continuo, alta eficiencia, operación tranquila, es el tipo de motor sin escobillas más convencional, ampliamente utilizado en vehículos eléctricos, herramientas eléctricas, drones, etc.



Desventajas: el sistema de control es complejo y el costo es relativamente alto



Los diferentes métodos de clasificación revelan las diferencias clave en la estructura del motor, el rendimiento y la aplicación. Vale la pena señalar que estas clasificaciones no son mutuamente excluyentes. Por ejemplo, un motor puede ser un motor de CC Magnet permanente sin escobillas trifásico, que cumple con las tres dimensiones de clasificación. Comprender estos conceptos básicos ayudará con las decisiones de selección y aplicación posteriores.





En la ingeniería moderna y la vida, los motores DC están en todas partes. Con las ventajas del control simple, la respuesta rápida y las diversas estructuras, los motores de CC se utilizan ampliamente en varios productos y sistemas. Desde electrodomésticos hasta automatización industrial hasta drones y equipos médicos, DC Motors "empodera" todo.



Los siguientes son varios escenarios de aplicación típicos, divididos por la industria o la función:

1. Electrodomésticos y dispositivos electrónicos diarios

Los motores DC son más comunes en pequeños electrodomésticos. Son compactos y tranquilos, adecuados para aplicaciones que requieren bajo voltaje, bajo ruido y bajo costo.



Aspiradoras, secadores de cabello, licuadoras (alta velocidad, buena estabilidad)



Cepillos de dientes eléctricos, afeitadores eléctricos (utilizando motores cepillados o sin correos)



Cortinas eléctricas, cerraduras eléctricas (baja tensión, aplicaciones de bajo consumo de energía)



Tipos comunes: motor cepillado, motor sin núcleo, pequeño motor de CC sin escobillas



2. Juguetes, modelos y electrónica de entretenimiento

Desde autos de control remoto hasta drones, los motores DC juegan un papel clave. La alta velocidad, la respuesta rápida, el peso ligero y la compacidad son los requisitos básicos de tales escenas.



Automóviles y aviones de control remoto (usando motores sin escobillas para aumentar la velocidad y la resistencia)



Robots, brazos robóticos (motores DC codificadores que requieren un control preciso)



Tipos comunes: motor de CC sin escobillas, motor de CC con codificador, motor sin núcleo



3. Automatización industrial y unidad mecánica

Los requisitos de rendimiento para los motores en entornos industriales son más altos y necesitan tener características como alto par, fuerte capacidad de control y larga vida.



Línea de producción automatizada (Servo Motor DC, sistema de retroalimentación del codificador)



Equipo de transmisión, varilla de empuje eléctrica (motor DC de imán permanente, combinación de motor de engranaje)



CNC Machine Herramientas (motores de CC sin escobillas de alta precisión)



Tipos comunes: motor Servo DC, motor DC de alto torque, motor con engranaje de reducción



4. Transporte y viaje verde

Las herramientas de viaje verde, como bicicletas eléctricas, vehículos eléctricos y bicicletas de equilibrio, básicamente usan motores de CC como su núcleo eléctrico, especialmente motores de CC sin escobillas de alta eficiencia.



Bicicleta eléctrica (motor de cubo sin escobillas)



Scooter eléctrico (motor sin escobillas de 24V / 36V)



CAR de equilibrio inteligente (motor DC de alto torque con sistema de control)



Tipos comunes: Motor sin escobillas de cubo, motor sin escobillas de 48V, motor de CC de alta eficiencia



5. Dispositivos médicos y equipos de precisión

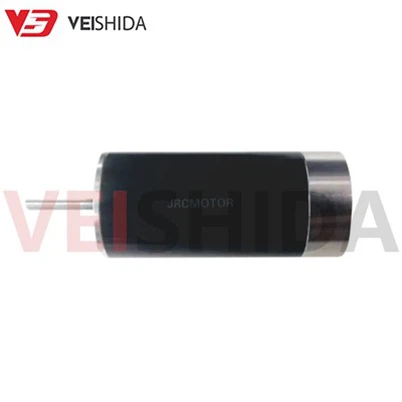

Los motores de DC, especialmente los motores y servomotores sin núcleo, también se utilizan ampliamente en el campo de equipos médicos, que tiene requisitos extremadamente altos sobre el ruido, el volumen y la velocidad de respuesta.



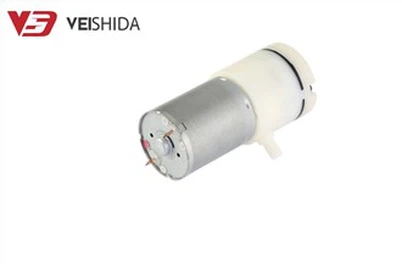

Bomba de infusión, micro ventilador (motor sin núcleo, respuesta sensible)



Instrumentos quirúrgicos eléctricos (motor sin escobillas de alta velocidad, bajo ruido)



Equipo de examen oftalmológico (servomotor de vibración ultra bajo)



Tipos comunes: motores de CC sin núcleo, pequeños motores de servo DC, motores sin escobillas



Los motores de DC han estado profundamente integrados en nuestras vidas y sistemas industriales debido a su estructura flexible, control simple y respuesta rápida. Desde juguetes para niños hasta equipos médicos de alta precisión, desde líneas de producción automatizadas hasta herramientas de viaje eléctrico, todos dependen de los motores de DC para lograr el impulso y la inteligencia.



Diferentes escenarios de aplicación tienen diferentes requisitos para el nivel de voltaje de los motores DC. ¿Quiere saber cómo elegir 12V, 24V, 36V o 48V de acuerdo con sus necesidades? Puedes referirte a nuestro "Guía de análisis de nivel de voltaje motor de CC".
