Guía de selección de motores FPV UAV: ​​análisis completo del valor KV, palas de hélice y potencia

En drones FPV,Los motores son componentes centrales que influyen en el rendimiento del vuelo.. Entre todas las especificaciones, la clasificación KV, el tamaño de la hélice y la potencia del motor son los tres factores más críticos en la selección del motor. No sólo determinan laempuje del dron, capacidad de respuesta y tiempo de vuelo, y también afectan su manejo y eficiencia.



Para muchos pilotos, ¿cómo afecta el KV a la velocidad y la eficiencia? ¿Cómo se deben combinar las hélices con los motores? Determinar el rango de potencia adecuado también suele resultar confuso. Elegir un valor de KV demasiado alto puede provocar un consumo excesivo de energía y un tiempo de vuelo más corto, mientras que un valor demasiado bajo puede comprometer la velocidad y el manejo.



Este artículo comenzará con el significado y la función del valor KV, analizará en profundidad los principios de coincidencia entre las hélices y los valores KV y explorará el impacto de la potencia del motor en la velocidad y la resistencia. Finalmente, proporcionaremos una guía para la compra de motores para drones FPV e introduciremos una variedad de motores de la serie VSD para brindar referencias de selección prácticas para diferentes misiones de vuelo. Ya sea que estés realizando carreras de alta-velocidad, fotografía aérea estable o misiones-de larga duración, esta guía te ayudará a encontrar la solución de motor más adecuada.



1.1 Significado del valor KV

El valor KV es un parámetro clave de un motor CC sin escobillas. Indica la velocidad teórica sin-carga (en RPM) por voltio de voltaje de entrada, y la unidad es rpm/V (revoluciones por minuto/voltio).Por ejemplo, la velocidad sin-carga de un motor de 1000 kV con un voltaje de 1 V es de 1000 rpm. En uso real, la carga de la hélice hará que la velocidad real sea ligeramente inferior al valor teórico.



1.2 Relación entre el valor KV y la velocidad

La velocidad del motor es proporcional al valor KV y al voltaje de entrada. La fórmula de cálculo es:

Velocidad (RPM)=KV × Voltaje (V)

Por ejemplo, la velocidad teórica sin-carga de un motor de 850 kV a 10 V es 850 × 10=8500 RPM.

Mayor KV → mayores RPM → menor par;

Menor KV → menores RPM → mayor par.



Rangos de 1,3 KV para diferentes requisitos de vuelo

El valor KV debe seleccionarse según el estilo de vuelo y la configuración del dron:

Vuelo de carreras: requiere una respuesta de alta-velocidad y velocidad extrema. Por lo general, se selecciona un motor de alto-KV de 2000KV ~ 5000KV para impulsar una hélice de pequeño-diámetro para que gire rápidamente y alcanzar la máxima búsqueda de velocidad en la competencia.



Vuelo estilo libre: Teniendo en cuenta tanto la velocidad como el par, el valor KV está entre 1500KV y 3000KV, lo que no sólo puede completar maniobras rápidas sino también garantizar la estabilidad y potencia de los movimientos.



Vuelo de fotografía aérea: centrándose principalmente en la estabilidad y la resistencia, generalmente elija un motor KV medio de 1000KV ~ 2000KV para reducir el consumo de calor y energía y garantizar la estabilidad del vuelo.



Misiones de larga-resistencia: se requiere maximizar la eficiencia y la resistencia, y el valor KV generalmente está entre 800KV y 1500KV. Los motores de bajo-KV tienen velocidades bajas pero un par alto, lo que puede utilizar de manera más eficiente la energía de la batería y extender el tiempo de vuelo.



Resumen: El valor KV es el núcleo de la selección de rendimiento y debe considerarse en combinación con el voltaje de la batería, el tamaño de la hélice y la misión de vuelo general para lograr el mejor equilibrio entre velocidad, empuje y resistencia.



En el sistema de potencia de los drones FPV, la coincidencia de las hélices y los valores KV afecta directamente la velocidad de vuelo, la potencia de empuje y la resistencia. Una combinación inadecuada puede reducir la eficiencia e incluso provocar una sobrecarga o daños en el motor. Por lo tanto, es necesario considerar exhaustivamente las características del motor, el tamaño de la hélice, el voltaje de la batería y la misión de vuelo al seleccionar.



2.1 Principios de emparejamiento

Motor de alto KV con hélice pequeña.

Los motores de alto KV tienen velocidades más altas con el mismo voltaje y son adecuados para hélices de diámetro pequeño y paso bajo. Esta combinación responde rápidamente, tiene una fuerte directividad, puede lograr una aceleración rápida y un control sensible, y es muy adecuada para carreras y vuelos de estilo libre.



Motor de bajo KV con hélice grande.

Los motores de bajo KV tienen un mayor par y son adecuados para impulsar hélices de gran-diámetro y alto-paso. Esta configuración puede generar suficiente sustentación y empuje a bajas velocidades, lo que hace que el vuelo sea más estable y capaz de soportar el desplazamiento prolongado-o el transporte de equipos más pesados, lo cual es común en fotografía aérea y aviones de carga pesada-.



2.2 Método de emparejamiento

Coincidencia según el voltaje de la batería.

El voltaje de la batería afecta directamente la velocidad del motor y la potencia de salida. Las combinaciones comunes son las siguientes:

Motor KV900 ~ 1000 (3S, 11,1V) → hélices 10×6 o 10×4,7

Motor KV1200 ~ 1400 → Hélice 9×5

Motor KV1600 ~ 1800 → Hélice de 6 ~ 7 pulgadas

Motor KV2200 ~ 2800 → Hélice de 5 pulgadas

Motor KV3000 ~ 3500 → Hélice 4,5×3



Emparejamiento basado en la misión de vuelo.

Fotografía aérea o misiones de larga-duración: motor de bajo KV + hélice de gran-diámetro (por ejemplo, motor 2216 del KV800 con hélice APC 11×4.7), centrándose en la estabilidad y la eficiencia.



Carreras y vuelo de estilo libre: motor de alto-KV + hélice de pequeño-diámetro (por ejemplo, motor 2205 con 2300 ~ 2800KV y una hélice de 5×4), buscando una respuesta rápida y alta velocidad.



Parámetros de prueba del motor de referencia

Los fabricantes de motores suelen proporcionar datos de pruebas con diferentes palas de hélice, incluidos el empuje, la corriente y la eficiencia. Al seleccionar las palas de la hélice, debe utilizar estos datos para asegurarse de que el motor no esté sobrecargado y pueda proporcionar suficiente empuje en las condiciones de vuelo requeridas.



2.3 Equilibrio de empuje, eficiencia y tiempo de vuelo

Cuanto más grande es la hélice, mayor es el empuje, pero el consumo de corriente también es mayor, lo que da como resultado un alcance de vuelo más corto; Mientras que las palas más pequeñas consumen menos energía, es posible que no proporcionen suficiente empuje. La combinación ideal debería poder lograr una buena eficiencia y un alcance de vuelo razonable, garantizando al mismo tiempo el rendimiento del vuelo.



La potencia del motor es un factor clave para determinar el rendimiento general de los drones FPV, afectando directamente a la velocidad de vuelo, el rendimiento de aceleración, la capacidad de carga y el tiempo de vuelo.. Una selección razonable del rango de potencia puede ayudar a los pilotos a encontrar el mejor equilibrio entre rendimiento y eficiencia energética.



3.1 Velocidad de vuelo

Cuanto mayor es la potencia, mayor es el potencial de velocidad: la potencia del motor determina el empuje de salida. Un motor más potente puede impulsar las palas para generar un mayor empuje, lo que permite que el dron alcance una mayor velocidad de vuelo. Los drones de carreras profesionales suelen utilizar motores de alta-potencia, con una velocidad máxima de más de 200 km/h.



Limitada por múltiples factores: la velocidad final también depende del diseño de la hélice, la resistencia del aire, el peso del fuselaje y la carga. Si las hélices no coinciden correctamente o el fuselaje es demasiado pesado, incluso si el motor es potente, es posible que no pueda alcanzar la mejor velocidad.



3.2 Rendimiento de aceleración

Respuesta rápida del acelerador: los motores de alta-potencia se ajustan más rápidamente a la aceleración, lo que permite una aceleración o desaceleración brusca en ráfagas cortas, lo cual es especialmente importante al sortear obstáculos o hacer giros cerrados.



Mejore la experiencia de control: el potente rendimiento de aceleración facilita a los pilotos controlar con precisión la actitud y la velocidad del vuelo, mejorando la suavidad del control, especialmente adecuado para vuelos de estilo libre que requieren una alta sensibilidad de control.



3.3 Capacidad de carga

Cumplir con los requisitos de la misión: cuando se transportan cámaras de alta-definición, equipos de transmisión de imágenes u otras cargas, el motor debe proporcionar suficiente empuje. Los motores de alta-potencia pueden garantizar un vuelo estable bajo cargas pesadas y se utilizan comúnmente en fotografía aérea y operaciones profesionales de drones.



Impacto en la estabilidad del vuelo: una potencia insuficiente provocará un empuje insuficiente, lo que afectará a la estabilidad o incluso impedirá el despegue. Al seleccionar un motor, la potencia debe adecuarse según la capacidad de carga requerida para la misión.



3.4 Duración de la batería

Equilibrio entre potencia y consumo de energía: A mayor potencia, mayor será el consumo de energía. Con una determinada capacidad de batería, un motor de alta-potencia puede acortar la duración de la batería. Los drones de carreras suelen tener una duración de batería de entre 3 y 5 minutos debido a su alta potencia.



Optimización de la capacidad de la batería y la eficiencia del motor: al utilizar baterías de gran-capacidad, seleccionar motores de alta-eficiencia y optimizar las estrategias de vuelo (como reducir la aceleración repentina), puedes extender el tiempo de vuelo y lograr un equilibrio entre el rendimiento y el consumo de energía.



Resumen: Los motores de alta-potencia pueden generar velocidades más rápidas, una mayor aceleración y mayores cargas, pero también implican un mayor consumo de energía. Al seleccionar un motor, debes combinar la misión de vuelo, los requisitos de resistencia y la configuración general para encontrar el mejor punto entre rendimiento y eficiencia.



Al elegir un motor para drones FPV, la clave es encontrar una solución de energía que sea adecuada para la misión de vuelo y la configuración general. Los diferentes valores de KV, potencia y empuje corresponden a diferentes estilos de vuelo y escenarios de misión. Los siguientes son los principios básicos de compra y recomendaciones para motores de la serie VSD.



4.1 Principios de compra

Especifica la misión de vuelo: carreras, estilo libre, fotografía aérea, carga pesada o tiempo de vuelo largo.



Centrarse en los parámetros básicos: KV determina el rango de velocidad, mientras que la potencia y el empuje influyen en la velocidad y la capacidad de carga útil, y la eficiencia afecta la resistencia.



Coincidencia del sistema: el motor debe coincidir correctamente con las hélices, el ESC y la batería para evitar sobrecargas o un rendimiento insuficiente.



4.2 Seleccionar rango de potencia según demanda

Racing y Freestyle: Motor de alto KV (1800 ~ 2400KV), respuesta rápida y fuerte aceleración.



Fotografía aérea-de servicio medio, largo-vuelo o carga ligera-: motores de KV medio-bajo (900 ~ 1950 KV), centrándose en el equilibrio entre empuje y eficiencia.



Plataforma grande de carga-pesada: motor de alta-potencia de bajo KV (380 ~ 420 KV), con suficiente reserva de empuje, adecuado para tareas de carga alta-.



4.3 Explicación detallada de los modelos de motores VSD

Motor VSD - 2306 BLDC: una obra maestra de alto valor KV, la elección perfecta para carreras y estilo libre

Motor BLDC 2306Está disponible en versiones de 1800KV, 1960KV y 2400KV, optimizadas para plataformas 4S ~ 6S. Con una potencia máxima de 901W y un empuje máximo de 1683g, tiene una respuesta extremadamente rápida y es muy adecuado para drones de carreras y estilo libre de 5 pulgadas.



Motor VSD - 2207 BLDC: Rendimiento que combina velocidad y control

Motor BLDC 2207Está equipado con un alto valor de KV de 1960 KV y, combinado con una batería 6S, puede lograr un ascenso y una aceleración rápidos. La potencia máxima es de 902 W y el empuje máximo es de 1703 g. Es adecuado para máquinas de carreras de estilo libre y de nivel básico-que requieren un control preciso.



Motor VSD - 2808 BLDC: una opción eficiente para aviones de largo-duración y mediano-tamaño

Motor BLDC 2808está disponible en versiones de 1300KV, 1500KV y 1950KV, dedicadas a la plataforma 6S. Al ofrecer hasta 1624W de potencia y 2910g de empuje, es altamente eficiente a velocidades bajas y medias, lo que lo hace adecuado para FPV de larga-duración y fotografía aérea de carga ligera-.



Motor VSD - 2812 BLDC: un enfoque equilibrado para la estabilidad y la eficiencia

Motor BLDC 2812Se basa en 900KV y se combina con una batería 6S para lograr un vuelo estable y una larga resistencia. Con una potencia máxima de 1010W y un empuje máximo de 2710g, es adecuado para fotografía aérea de tamaño pequeño y mediano-y modelos de vuelo largo-.

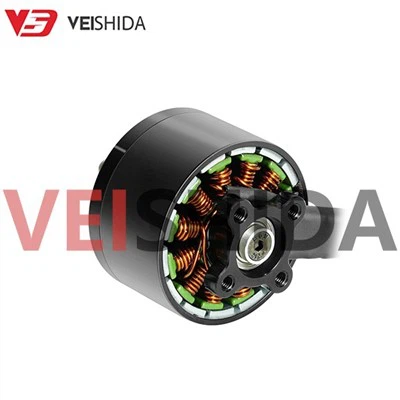

Motor VSD - 3115 BLDC: múltiples versiones para una adaptación flexible, tiempo de vuelo prolongado y carga pesada

Motor BLDC 3115Tiene múltiples valores de KV de 900KV, 1050KV y 1520KV, que cubren plataformas 5S ~ 8S. Con una potencia máxima de 1617 W y un empuje máximo de 4185 g, se desempeña de manera sobresaliente en misiones de media-reacción y larga-duración.



Motor VSD - 4720 BLDC: el núcleo de potencia de las plataformas-de servicio pesado

Motor BLDC 4720está diseñado con 420KV y está especialmente diseñado para plataformas de carga pesada-6S ~ 8S. Con una potencia máxima de 3037 W y un empuje máximo de 7232 g, proporciona potencia estable para misiones FPV de carga pesada-a gran escala y misiones de fotografía aérea profesional.



Motor VSD 5315 BLDC: empuje súper alto, rendimiento extremo

Motor BLDC 5315Está representado por 380KV, que es compatible con baterías 6S ~ 12S, tiene una potencia máxima de 4257W y un empuje máximo de 9034g, lo que lo convierte en una opción ideal para cargas grandes y pesadas-FPV y drones de grado industrial-.



4.4 ¿Por qué elegir el motor VSD?

Cobertura completa: desde máquinas de carreras hasta plataformas de carga-pesada, todos los modelos son compatibles.



Transparencia de datos: proporciona curvas detalladas de empuje, corriente y eficiencia para facilitar la selección científica.



Fuerte capacidad de personalización: admite la personalización de parámetros como el valor KV, el diámetro del eje y la longitud de la línea para cumplir con los requisitos de diseño de diferentes drones.



Soporte técnico perfecto: ayude a los clientes a completar la adaptación de todo el sistema de energía de la máquina para garantizar el máximo rendimiento.



Ya sea que esté buscando potencia extrema para un dron de carreras o diseñando una plataforma de vuelo largo{0}}estable y eficiente, VSD puede brindarle la solución de motor adecuada. Si está planeando su próxima construcción de FPV o necesita ayuda para elegir el motor adecuado para un proyecto específico, no dude en comunicarse con nosotros. Nuestro equipo de ingeniería puede brindarle una solución sistemática de combinación de valor KV, motor, hélice y ESC para ayudarlo a lograr el mejor rendimiento de vuelo.
